Programa adaptado al Código Técnico de la Edificación CTE
Ventajas del uso de CYPECAD MEP y CYPETHERM HE
frente a la Herramienta Unificada LIDER­CALENER
Compre los programas de CYPE Ingenieros a través de Internet y obtenga un 10% de descuento sobre el PVP Solicitud de información sobre los productos de CYPE Ingenieros

CYPETHERM HE es una aplicación de CYPE concebida para la justificación normativa de CTE DB HE 1 (revisión 2013) mediante el cálculo de la demanda energética de calefacción y refrigeración, basado en el método horario simplificado de UNE-EN ISO 13790, para edificios de cualquier uso; y para la justificación normativa del CTE DB HE 0 mediante el cálculo del consumo energético de calefacción, refrigeración y ACS en edificios de uso residencial privado o asimilable.

CYPETHERM HE también funciona como motor de cálculo para realizar la misma justificación normativa del DB HE 0 y del DB HE 1 en CYPECAD MEP (programa para el diseño y dimensionamiento de la envolvente, la distribución, y las instalaciones del edificio sobre un modelo 3D integrado con los distintos elementos del edificio).

En esta página se detallan las ventajas del empleo de estos dos programas de CYPE frente al programa oficial Herramienta Unificada LIDER‑CALENER.

Justificación del uso de herramientas alternativas a la Herramienta Unificada LIDER‑CALENER

Debido a los cambios introducidos en el nuevo CTE DB HE publicado en el Documento BOE-A-2013-9511, el 12 de septiembre de 2013, desaparecieron las antiguas opciones simplificada y general del cumplimiento del CTE DB HE 1, quedando únicamente una serie de requisitos a cumplir por los procedimientos de cálculo de la demanda energética, y consumo con el nuevo HE 0, del edificio. Anteriormente, la elección de la opción general de cálculo implicaba obligatoriamente el uso de herramientas oficiales, pero actualmente ya no es así.

Para justificar el nuevo CTE DB HE 0 y HE 1 es suficiente con utilizar un procedimiento de cálculo que cumpla con los requisitos y especificaciones impuestas en los apartados 5 de CTE DB HE 0 y CTE DB HE 1, como es el caso de CYPECAD MEP / CYPETHERM HE, por lo que el uso de la herramienta gratuita proporcionada por el Ministerio de Fomento y el IDAE es totalmente opcional, siendo dicha gratuidad la única ventaja real para el técnico que la utilice.

Mediante ambas alternativas es posible realizar el cálculo de la demanda energética de edificios de cualquier uso para justificar CTE DB HE 1, y el cálculo del consumo energético en edificios de uso residencial o asimilable, para justificar CTE DB HE 0.

Ninguna de las dos tiene permitido calcular el consumo energético en edificios de uso diferente al residencial, ya que, conforme al CTE, la justificación de CTE DB HE 0 en ese caso consiste en justificar una calificación energética B o mejor, algo que sólo puede realizarse mediante los programas todavía oficiales CALENER VYP o CALENER GT, distintos a la nueva ‘Herramienta unificada’. Sin embargo, el uso de CYPECAD MEP / CYPETHERM HE sí ofrece múltiples ventajas realmente interesantes para el técnico, en oposición a la ‘Herramienta unificada’.

A continuación se expone una comparativa de estas dos herramientas. More info link

Ventajas del uso de CYPECAD MEP y CYPETHERM HE frente a la "Herramienta Unificada LIDER‑CALENER"

Resultados, resultados, y más resultados detallados

El cálculo necesario para determinar la demanda y el consumo energéticos normativos conforme a CTE DB HE implica la realización de simulaciones energéticas anuales en base horaria cuya complejidad, en cuanto a los numerosos factores implicados que modifican sustancialmente los resultados finales, es bastante alta.

Dado que este es un cálculo ‘normativo’, es decir, que los resultados obtenidos no tienen necesariamente que parecerse a la realidad del comportamiento del edificio, como debieran, por ejemplo, en el caso de un cálculo para una auditoría energética, donde los perfiles de uso, solicitaciones exteriores y resto de datos de entrada se ajustan a los reales de cada edificio, es normal que el técnico que los encara sólo espere de ellos el deseado ‘CUMPLE’ de la exigencia básica impuesta.

Sin embargo, dado el continuo incremento en los requerimientos normativos de demanda y consumo de energía que se imponen a los edificios, lo habitual es que, al menos con las primeras intenciones en el diseño del edificio, el edificio no cumpla la normativa.

En ese momento es cuando el trabajo de rediseño y mejora del edificio puede convertirse en una carrera a contrarreloj con una venda en los ojos, modificando datos y recalculando, por prueba y error, con la esperanza de que en una de esas pruebas se obtenga el preciado ‘CUMPLE’ normativo. Y a eso nos veríamos obligados con una herramienta que únicamente nos proporcione esos resultados finales de demanda anual de calefacción o refrigeración en kWh/(m2•año), sin dar más pistas sobre cómo se han alcanzado esos resultados.

Consciente de este hecho determinante en el cálculo de demandas y consumos energéticos a lo largo del año, CYPECAD MEP y su motor de cálculo térmico CYPETHERM HE acompañan esos resultados finales de listados detallados que muestran, tanto de forma gráfica como mediante tablas numéricas, una cantidad de información máxima de qué ha pasado, mes a mes, en la simulación energética anual, de forma que el técnico que los estudia sea capaz de analizar de forma sencilla las peculiaridades de su edificio, para actuar únicamente donde necesite, optimizando no sólo el tiempo invertido en el diseño, sino también el coste del proyecto.

Estos listados detallados incluyen tablas y gráficas de los balances energéticos mensuales del edificio completo y de cada una de las zonas térmicas que componen el modelo de cálculo, estadísticas de la demanda energética a nivel horario y no sólo las sumas totales anuales, los flujos de calor que pasan de una a otra zona, e incluso, las transferencias totales o ganancias solares en cada elemento del modelo: cerramientos, huecos, puentes térmicos, etc.

En estos listados, acompañando a los resultados de la simulación, se proporciona también una descripción extremadamente detallada del modelo térmico que se ha calculado, conforme exige el CTE, constituyendo así una justificación documental completa y acorde a lo requerido, que la ‘Herramienta unificada’ no proporciona.

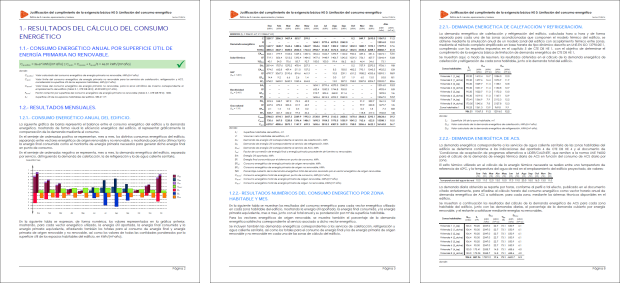

  • Documento justificativo del CTE DB HE 0 en edificio de viviendas

CYPECAD MEP. Estudio térmico. Listado de consumo energética conforme a CTE DB HE 0

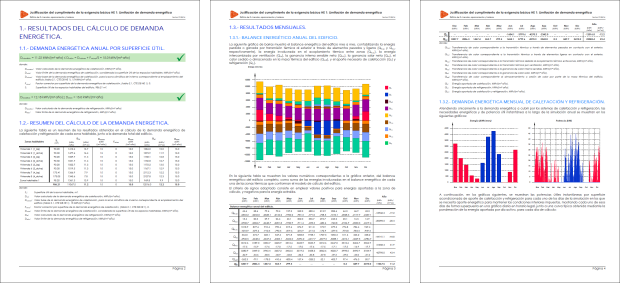

  • Documento justificativo del CTE DB HE 1 en edificio de viviendas

CYPECAD MEP. Estudio térmico. Listado de consumo energética conforme a CTE DB HE 0

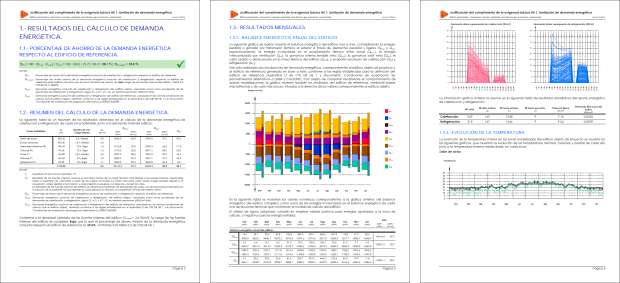

  • Documento justificativo del CTE DB HE 1 en edificio de uso administrativo

CYPECAD MEP. Estudio térmico. Listado de demanda energética conforme a CTE DB HE 1



Múltiples opciones de cálculo y exportación desde CYPECAD MEP, con una única introducción de datos

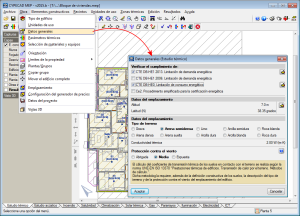

CYPECAD MEP.Estudio térmico. CTE DB-HE 1. Limitación de la demanda enérgética

Desde la pestaña de ‘Estudio térmico’ de CYPECAD MEP es posible realizar el cálculo de HE 1 y HE 0 con el motor de cálculo de CYPETHERM HE, pero, además, también se puede calcular la antigua ficha de la opción simplificada de HE 1 ‘2006’, la certificación energética simplificada CE2, exportar al programa LIDER (y, de ahí, a la ‘Herramienta unificada’, si se desea), e incluso realizar una simulación térmica detallada mediante el motor de cálculo térmico de mayor prestigio en el mundo actualmente, Energy+.

Desde la pestaña ‘Climatización’, también es posible exportar el modelo de cálculo a CALENER VYP, para así obtener la calificación energética del edificio (y, por tanto, también la justificación de HE 0 en edificios de usos distintos al residencial privado).

Todo ello desde un único modelo del edificio, con una única introducción de datos.

Justificación del resto de exigencias de CTE DB HE 1

La ‘Herramienta unificada’ únicamente realiza la comprobación de las exigencias de demanda y consumo energético establecidas en los apartados 2.2.1 de CTE DB HE 0 y 2.2.1.1.1, 2.2.1.1.2, y punto 2 del apartado 2.2.2.1 de CTE DB HE 1, avisando de que el resto de exigencias del CTE DB HE deben verificarse por otros medios.

Ello deja fuera, además del caso anteriormente comentado de la justificación de consumo HE 0 en edificios de otros usos, reservada a los ya antiguos CALENER, la limitación de descompensaciones en edificios de uso residencial privado (apartados 2.2.1.2 y 2.2.2.2 de CTE DB HE 1) y la limitación de condensaciones en la envolvente térmica del edificio (apartado 2.2.3 de CTE DB HE 1).

Desde CYPECAD MEP sí se abarca la totalidad de las exigencias de CTE DB HE 1:

La limitación de descompensaciones en edificios de uso residencial privado se realiza automáticamente al calcular HE 1, emitiendo errores localizados en el modelo 3D en aquellos elementos constructivos del edificio que no cumplan esas limitaciones.

Para el control de condensaciones se dispone del cálculo incluido en la antigua ficha de la opción simplificada de CTE DB HE 1 ‘2006’, que realiza el cálculo en condiciones pésimas de enero y también genera errores locales en el modelo 3D. Dado que el permiso de cálculo es el mismo, se puede calcular a la vez el cumplimiento de HE1 “2006” y “2013”.

En breve dispondrá de una nueva herramienta para realizar el cálculo de condensaciones a lo largo de todo el año, basada en la Norma Internacional UNE-EN ISO 13788.

Soporte técnico gratuito, y posibilidad de "Deshacer"!

Una de los aspectos más importantes para el técnico que afronta cualquier cálculo complejo necesario en la justificación documental de sus proyectos es el tiempo que debe invertir para llevar a buen puerto los cálculos necesarios.

La justificación de la parte térmica del CTE puede convertirse en una pesadilla si se intenta resolver mediante una herramienta que, no sólo no ofrece pista alguna sobre los problemas que pueda tener el edificio cuando éste ‘no cumple’, sino que, además, carece de facilidades o ergonomía a la hora de introducir o modificar los datos del edificio. Este hecho, sumado a la ausencia de soporte técnico accesible de la ‘Herramienta unificada’, hacen que su uso, en el mejor de los casos, resulte a menudo frustrante.

En oposición, CYPECAD MEP posee una facilidad de uso y una velocidad de aprendizaje indiscutibles, derivadas de su amplio recorrido en un desarrollo incremental a lo largo de múltiples versiones, a cargo de una empresa líder del sector del software de cálculo para la ingeniería, arquitectura y construcción, que ofrece un soporte técnico totalmente gratuito de por vida, llevado a cabo por competentes técnicos especialistas, famoso por su inmediatez y eficacia a la hora de resolver los problemas que puedan surgirle al técnico en el uso de cualquiera de los programas de CYPE.

Por tanto, en la elección de uno u otro software para la justificación de CTE DB HE 0 y HE 1, valore no sólo el coste inicial de adquisición, sino el resto de costes que implica dicha elección. ¿Cuánto vale su tiempo?

Medición y presupuesto detallados del edificio

El modelo constructivo 3D definido en CYPECAD MEP permite su definición mediante importación directa de elementos constructivos procedentes del Generador de Precios de CYPE, cuyas propiedades higrotérmicas y acústicas se han tomado, bien del catálogo de materiales y elementos constructivos del CTE, editado por el IETcc, bien de las propiedades proporcionadas y debidamente justificadas por los propios fabricantes de los productos contenidos en el Generador de Precios.

Al realizar cualquier cálculo en CYPECAD MEP con elementos importados del Generador de Precios, el programa permite obtener la medición y el presupuesto detallados de los mismos, como listados separados o bien exportando al programa Arquímedes o al formato estándar FIEBDC-3, para su uso en otros programas de mediciones.

De hecho, no sólo es posible obtener esos datos, sino que, además, los elementos provenientes del Generador de Precios poseen la información necesaria para generar automáticamente otros muchos documentos: Manual de uso y mantenimiento del edificio, Pliego de condiciones adaptado al CTE, Plan de control de calidad, Mantenimiento decenal, Gestión de residuos, Impacto ambiental. Análisis del ciclo de vida y Memoria gráfica de materiales.

CYPECAD MEP. Países en CYPECAD MEP

Coherencia en la justificación del resto de exigencias básicas del CTE

El uso de CYPECAD MEP como plataforma BIM para la justificación del CTE permite, no sólo compartir una única introducción de datos para abarcar las exigencias básicas impuestas en el CTE mediante sus múltiples módulos de cálculo independientes, sino que también salvaguarda la coherencia necesaria y demasiadas veces olvidada entre ellas.

En CYPECAD MEP, en función de los cálculos que se realicen a lo largo de sus distintas pestañas temáticas (‘Estudio térmico’, ‘Estudio acústico’, ‘Incendio’, ‘Salubridad’, ‘Climatización’, ‘Solar térmica’, ‘Gas’, ‘Pararrayos’, ‘Iluminación’, ‘Electricidad’ e ‘ICT’), se realizan comprobaciones de compatibilidad entre ellas, y se realimentan los resultados de unas en otras, simplificando así el trabajo del técnico y aumentando considerablemente la coherencia del proyecto conforme aumenta el número de cálculos realizados al modelo común del edificio.

En concreto, para el cálculo de CTE DB HE 1 y HE 0, el programa es capaz de tomar automáticamente los resultados del cálculo de CTE DB HS 3 en ‘Salubridad’ para la definición de las tasas de ventilación de las viviendas, los valores de potencia instalada y VEEI de cada recinto en el cálculo de CTE DB HE 3 en ‘Iluminación’, o los valores mensuales de contribución solar térmica para la demanda de ACS obtenidos en el cálculo de la instalación necesaria según CTE DB HE 4, en la pestaña ‘Solar térmica’. Por supuesto, todos esos valores también pueden ser corregidos o redefinidos por el técnico a su conveniencia.

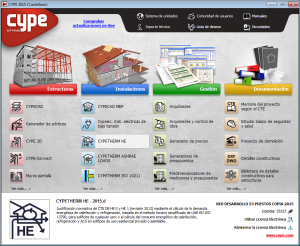

CYPETHERM HE. Menú principal

CYPETHERM HE

En la página CYPETHERM HE dispone de amplia información sobre el funcionamiento de esta aplicación de CYPE. More info link

CYPECAD MEP

En la página CYPECAD MEP dispone de amplia información sobre el funcionamiento de este programa de CYPE. More info link

Y concretamente en la página CYPECAD MEP. Estudio térmico pude consultar el uso y funcionamiento de CYPECAD MEP en lo que respecta a la justificación de limitación de la demanda y del consumo energéticos, y certificación energética de edificios. More info link
